YPH系列智能化高纯制氢机

YPH系列智能化甲醇制氢机,适用于大规模氢气需求场合,集成先进技术,实现99.999%高纯度氢气生产,显著降低制氢成本,提升能源效率。

甲醇制氢设备系列产品

产品介绍

YPH系列智能化高纯制氢机

YPH甲醇制氢设备

YPH系列智能化高纯制氢机产品描述

  YPH系列高纯制氢设备主要应用于对氢气需求量较大(150~500Nm3/h)的场合。该系列集成了尾气催化燃烧供热、烟气蓄热、余热利用、复合纤维保温等技术,大幅降低了制氢电耗,可生产99.999%纯度的氢气。


YPH系列智能化高纯制氢机产品技术参数

甲醇制氢系列产品
设备类型高纯氢(5N)(甲醇制氢+PSA)
YPH系列纯度
(vol%)
压力
(MPaG)
露点
(℃)
氢气温度
(℃)
设备寿命
(年)
流量范围
(%)
氢气提纯模式
99.999≤1.3-73≤401530-110PSA一级提纯
产氢量
(Nm3/h)
甲醇
(kg/h)
脱盐水
(kg/h)
运行功率
(kW)
装机功率
(kW)
仪表气
(Nm3/h)
尺寸
(L×W×Hmm)
1508850135220108800*3200*3200
200120651802701010500*3300*3200
250145802253101010500*3300*3200
3502051153154001511300*3200*3770
4002351303605201511500*3460*3870
5002901604506651513570*3460*3950
说明:1、以上尺寸为撬装式防爆型制氢设备尺寸,含制氢系统、PSA提纯系统、防爆控制系统、冷水系统、供热系统、混配系统,不含脱盐水系统尺寸。我司服务范围包括成套设备供货、现场安装、技术服务与培训。2、以上运行功率仅供参考,最终以实际运行情况为准。

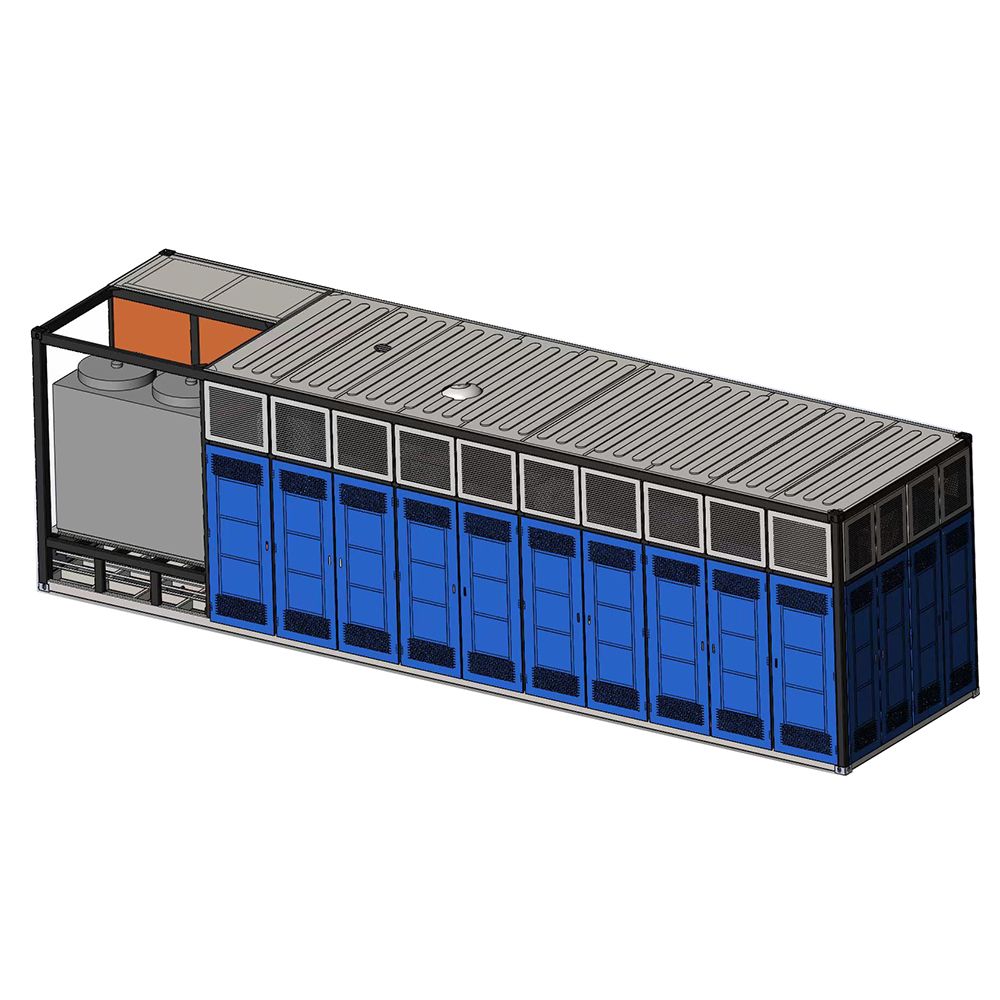

YPH甲醇制氢设备图片展示

YPH甲醇制氢设备图片

工艺原理

  按照一定比例配制的甲醇与水混合后,再经汽化、过热后在一定的温度、压力、流量条件下通过催化剂作用,发生甲醇重整反应和一氧化碳变换反应,最终生成氢气、二氧化碳的混合气。

  甲醇加水重整反应是一个多组份、多反应的气固催化复杂反应系统。

  主要反应为:

  CH₃OH=CO+2H₂ -90.7kJ/mol

  CO+H₂O=CO₂+H₂ +41.2kJ/mol

  总反应为:

  CH₃OH+H₂O=CO₂+3H₂ -49.5kJ/mol

  反应后的混合气体经换热、冷凝、分离后,即得到氢含量约74.5%、二氧化碳含量约24.5%,一氧化碳含量不高于1%的转化气,甲醇的单程转化率通常在98%以上,未反应的原料(甲醇、脱盐水)返回原料系统循环使用。转化气经过变压吸附设备分离提纯,得到纯度高达99.999%的高纯氢气。

技术特点

  • 制氢成本低、电耗小、占地面积小,操作便捷;

  • 设备按制氢站国标设计,多处做防爆处理,技术成熟,运行安全可靠;

  • 运行高度自动化,即开即用,秒级出氢。

  • 氢气纯度、流量、压力可调,在线实时监测,运行数据支持远程监测;

  • 尾气回收循环利用,对环境更友好的同时,节约能耗。

  • 制氢模块:罐体按《GB150-2011压力容器》标准设计,加工,蒸发器储液量<30L,免检产品;

  提纯模块:罐体按《GB150-2011压力容器》标准设计,加工,按要求报检。

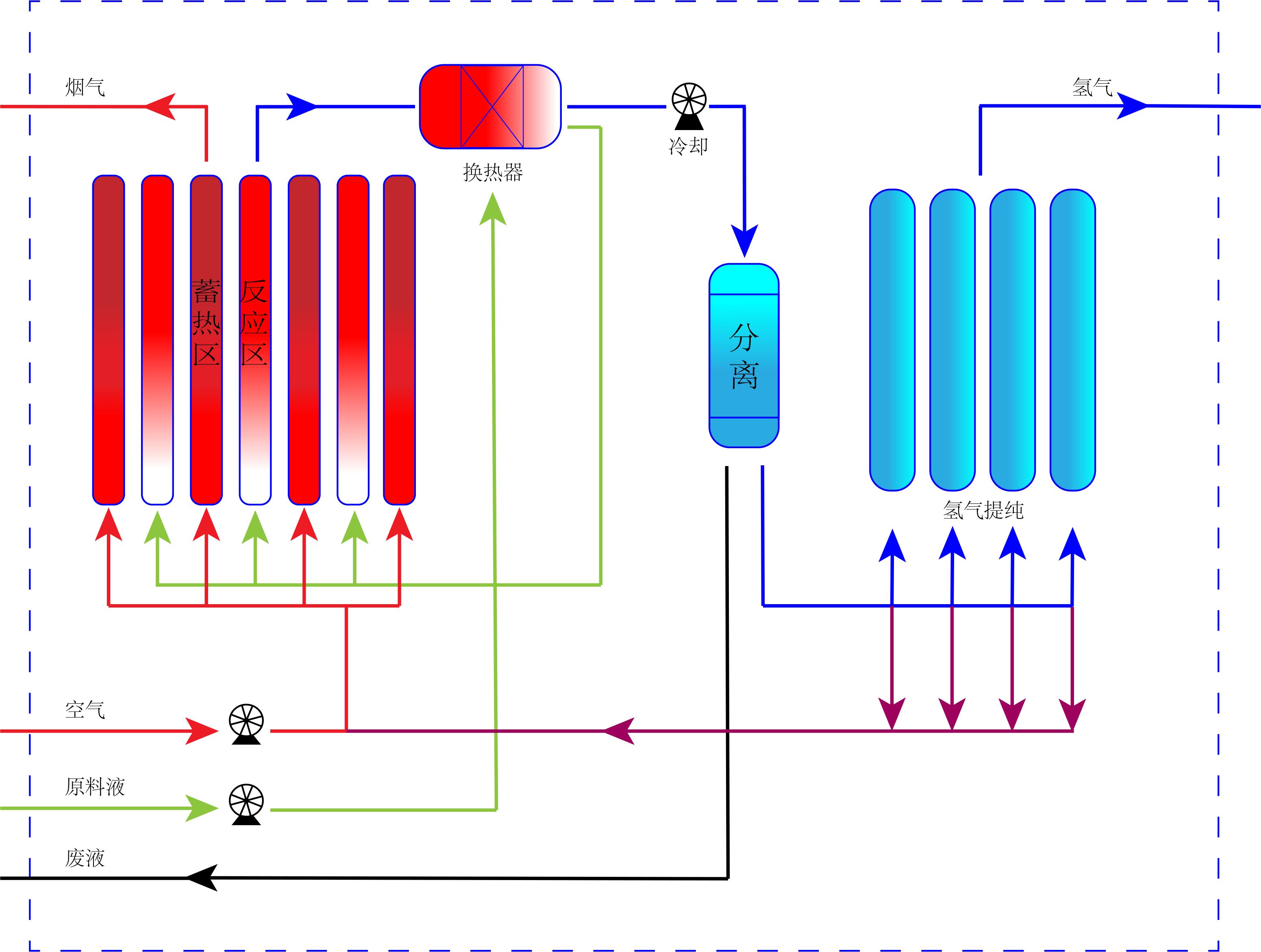

工艺流程

YPH系列甲醇制氢设备工艺流程
