DPH系列智能化高纯制氢机
DPH系列智能化甲醇制氢设备,提供3~100Nm³/h的高纯氢气解决方案。采用先进的PSA提纯技术,实现99.999%高纯度氢气生产,大幅降低用氢成本,满足多种工业需求。
产品介绍

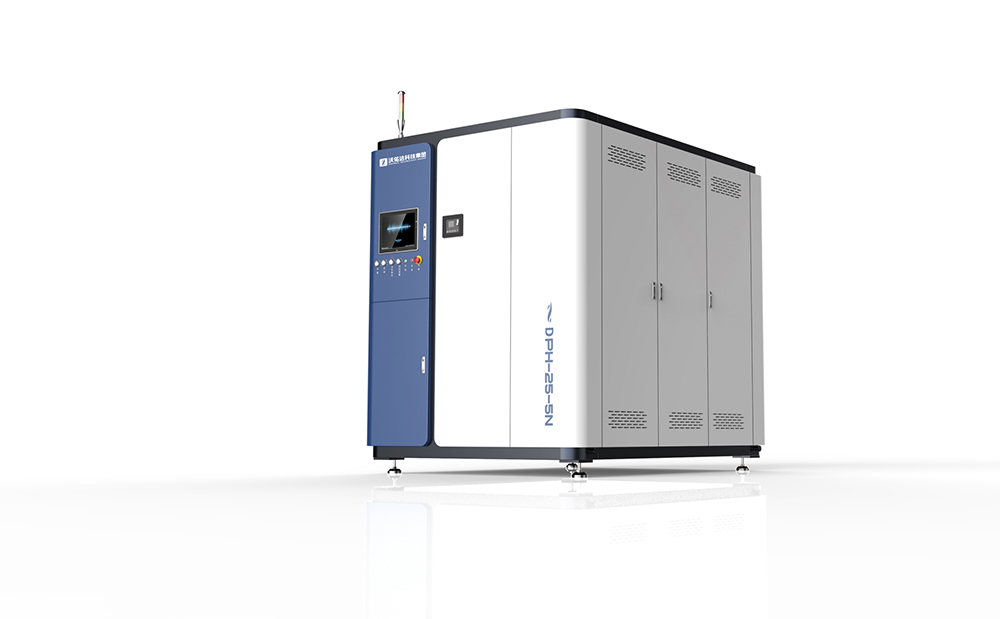

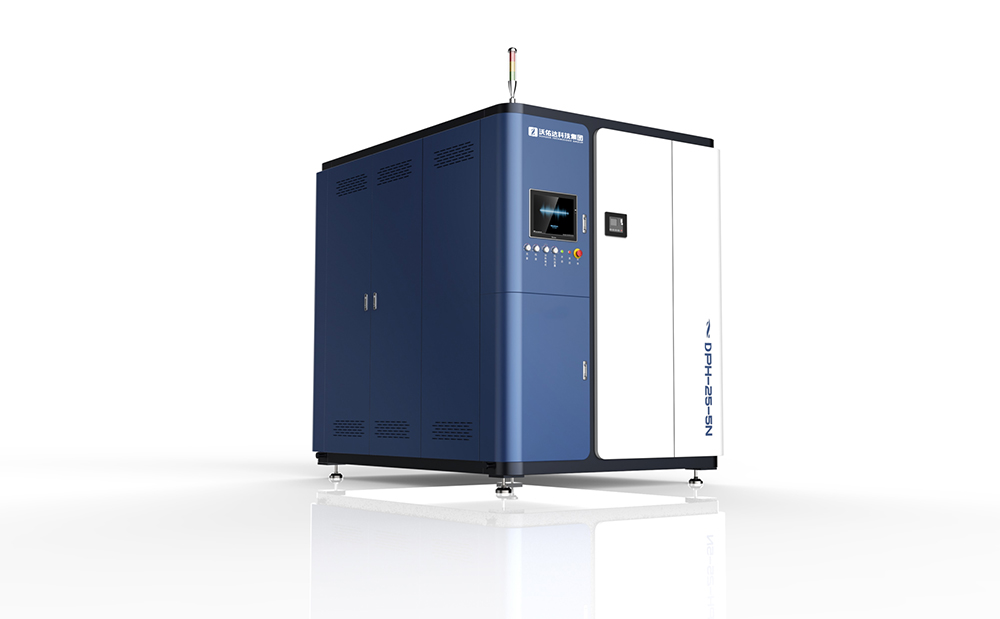

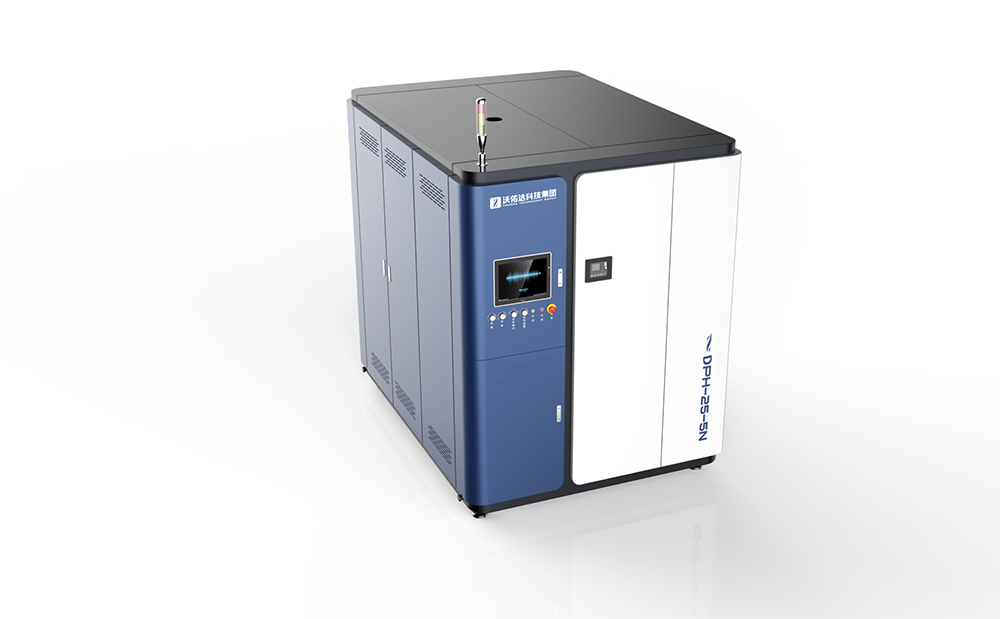

DPH甲醇制氢设备
DPH系列高纯制氢机主要应用于氢气需求量较低(3~100Nm3/h)的场合,以替代钢瓶氢为目的的客户,大幅降低用氢成本。该系列制氢机主要由电加热及反应余热供热制氢,无需额外能源提供热能,可产生99.999%纯度的氢气。
甲醇制氢系列产品 | |||||||
设备类型 | 高纯氢(5N)(甲醇制氢+PSA) | ||||||
DPH制氢机系列 | 纯度 (vol%) | 压力 (MPaG) | 露点 (℃) | 氢气温度 (℃) | 设备寿命 (年) | 流量范围 (%) | 氢气提纯模式 |
99.999 | ≤0.90 | -73 | ≤40 | 15 | 30-110 | PSA一级提纯 | |
产氢量 (Nm3/h) | 甲醇 (kg/h) | 脱盐水 (kg/h) | 运行功率 (kW) | 装机功率 (kW) | 仪表气 (Nm3/h) | 尺寸 (L×W×Hmm) | |
15 | 9.75 | 4.8 | 18 | 50 | 1 | 3560*2100*2300 | |
30 | 18.6 | 9.6 | 36 | 80 | 2 | 4100*2330*2500 | |
50 | 30 | 16 | 60 | 100 | 2 | 4250*2600*2785 | |
70 | 41 | 23 | 84 | 145 | 5 | 4760*2600*3110 | |
100 | 58 | 32 | 120 | 165 | 5 | 4760*2600*3110 | |
说明:1、以上尺寸为撬装式防爆型制氢设备尺寸,含制氢系统、PSA提纯系统、防爆控制系统、供热系统,不含冷水系统、混配系统和脱盐水系统尺寸。我司服务范围包括成套设备供货、现场安装、技术服务与培训;2、以上运行功率仅供参考,最终以实际运行情况为准。 |
按照一定比例配制的甲醇与水混合后,再经汽化、过热后在一定的温度、压力、流量条件下通过催化剂作用,发生甲醇重整反应和一氧化碳变换反应,最终生成氢气、二氧化碳的混合气。
甲醇加水重整反应是一个多组份、多反应的气固催化复杂反应系统。
主要反应为:
CH₃OH=CO+2H₂ -90.7kJ/mol
CO+H₂O=CO₂+H₂ +41.2kJ/mol
总反应为:
CH₃OH+H₂O=CO₂+3H₂ -49.5kJ/mol
反应后的混合气体经换热、冷凝、分离后,即得到氢含量约74.5%、二氧化碳含量约24.5%,一氧化碳含量不高于1%的转化气,甲醇的单程转化率通常在98%以上,未反应的原料(甲醇、脱盐水)返回原料系统循环使用。转化气经过变压吸附设备分离提纯,得到纯度高达99.999%的高纯氢气。
• 制氢成本低、电耗小、占地面积小,操作便捷;
• 设备按制氢站国标设计,多处做防爆处理,技术成熟,运行安全可靠;
• 运行高度自动化,即开即用,秒级出氢;
• 氢气纯度、流量、压力可调,在线实时监测,运行数据支持远程监测;
• 无污染气体排放;
• 可根据用户现场要求条件,采用不同的高效制氢催化剂,对设备进行定制;
• 制氢模块:罐体按《GB150-2011压力容器》标准设计,加工,蒸发器储液量<30L,免检产品;
提纯模块:罐体按《GB150-2011压力容器》标准设计,加工,按要求报检
